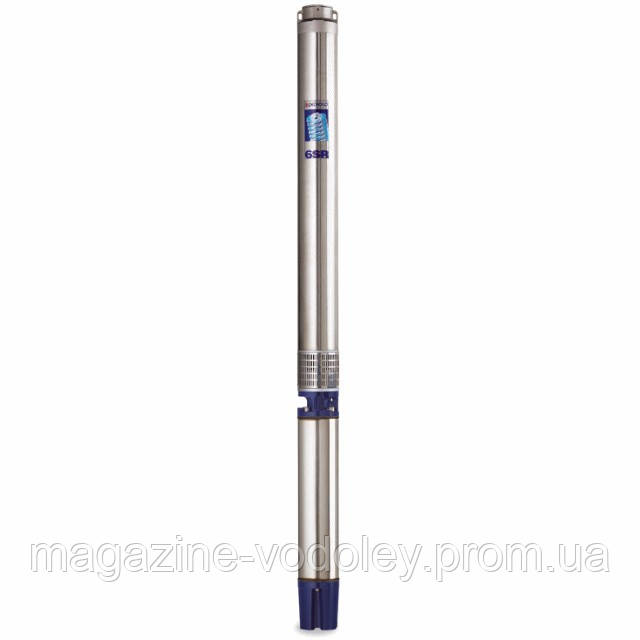

Серія Pedrollo 6SR18 Подача насоса до 27 м3/год, напір насоса до 352 м. Втулки і вал насоса з нерж. сталі, покриті оксидом хрому з підвищеною стійкістю до піску.

Pedrollo 6SR18
Коротка технічна характеристика насосів Pedrollo 6SR18

Подача насоса до 450 л/хв. (27 m3/ч)

Напір насоса до 352 м

Температура рідини до +30°C

Максимальне проходження твердих частинок в підвішеному стані 50 г/м3

Число запусків макс. до 20/год

Принцип роботи насоса Pedrollo 6SR18
Серія 6SR18 включає в себе СВЕРДЛОВИННІ БАГАТОСТУПІНЧАСТІ ЕЛЕКТРОНАСОСИ ВІДЦЕНТРОВОГО ТИПУ, призначені для постійного функціонування в зануреному стані.

Двигун підключається до насоса через супорт, параметри якого відповідають нормативам NEMA. Принцип функціонування аналогічний принципу функціонування багатоступеневих відцентрових насосів. Робочі колеса, встановлені на одному і тому ж ведучому валу, обертаються всередині лопаткових дифузорів, які забезпечують рух рідини на виході кожного робочого колеса у напрямку до всмоктуючому патрубку наступного робочого колеса. Після проходження через всі робочі колеса, встановлені послідовно, рідина залишає насос через нагнітальний патрубок. Кожне колесо з відповідним лопатковий дифузором створюють щабель нагнітання, яка, згідно з принципом функціонування відцентрових насосів, забезпечує рідини для перепад тиску, який підсумовується з перепадами, створеними іншими послідовними ступенями.
Область застосування і установка насоса Pedrollo 6SR18
Насоси даної Pedrollo рекомендуються для перекачування чистої води або рідких тіл, що містять не більше 50 г/м3 піску. Завдяки високому ккд і їх надійності, ці насоси застосовуються в побуті, в промисловості і в сільському господарстві, для подачі води з глибоких колодязів, для зрошення, у системах протипожежної безпеки і т. д.

Эксплуатация насосов Pedrollo 6SR18 возможна внутри колодцев диаметром не менее 6» (152 мм). Электронасос опускается в колодец посредством нагнетательного трубопровода до глубины, на которой происходит его полное погружение, даже в процессе функционирования, при котором наблюдается снижение уровня жидкости в колодце, и тем не менее, не меньше 1 метра до дна колодца. Рекомендуется в качестве меры предосторожности использовать трос из нержавеющей стали или нейлона, закрепленного через отверстия, специально предусмотренные в нагнетательном корпусе.
Конструктивные характеристики насоса

НАГНЕТАТЕЛЬНЫЙ КОРПУС НАСОСА: никелированный чугун, нагнетательный патрубок с газовой резьбой 3» UNI ISO 228-1.

ОБРАТНЫЙ КЛАПАН: нержавеющая сталь AISI 304.

РАБОЧИЕ КОЛЕСА: технополимер, усиленный стекловолокном, с покрытием из специальной резины

НЕСУЩАЯ КОРОБКА ДИФФУЗОРОВ: нержавеющая сталь AISI 304.

ДИФФУЗОРЫ: технополимер, усиленный стекловолокном.

КОЖУХ НАСОСА: нержавеющая сталь AISI 304.

ВАЛ НАСОСА: нержавеющая сталь AISI 304.

ПОДШИПНИКИ НАСОСА: неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI316с покрытием окисью хрома с повышенной стойкостью к песку.

ОПОРА: никелированный чугун, изготовлено по стандартам NEMA.

МУФТА ПРИВОДА: нержавеющая сталь AISI 420.

КРЕПЕЖНЫЕ ДЕТАЛИ, ФИЛЬТР И ЗАЩИТА КАБЕЛЯ: нержавеющая сталь AISI 304.

6SR: трехфазный 380-415 В — 50 Гц.

СТЕПЕНЬ ЗАЩИТЫ: IP 68.

ДВИГАТЕЛЬ Pedrollo 6SR18:

электрический погружной на 4 дюйма Pedrollo (до 3 кВт)

электрический погружной на 6 дюймов Pedrollo (от 4 до 30 кВт)

В КОМПЛЕКТ ЭЛЕКТРОНАСОСА Pedrollo 6SR18 ВХОДЯТ:
6SR (трехфазный)

Для 6-дюймового варианта длина кабеля электропитания 4 метра

Для 4-дюймового варианта (двигатель до 3 кВт) длина 1.5 метра.

ИСПОЛНЕНИЕ ПО ЗАКАЗУ

двигатель электрический погружной на 4 дюйма Pedrollo (до 7.5 кВт)

двигатель электрический погружной на 4 дюйма Franklin Electric® (до 7.5 кВт)

двигатель электрический погружной на 4 дюйма Franklin Electric®

насосы с двумя муфтами защиты кабеля для соединения с погружными электродвигателями двойного напряжения */^ (звезда/треугольник)

электронасосы с двигателем двойного напряжения: 230/400 В или 400/690 В */^ (звезда/треугольник) (от 7.5 кВт до 37 кВт)

другое напряжение питания или частота 60 Гц
