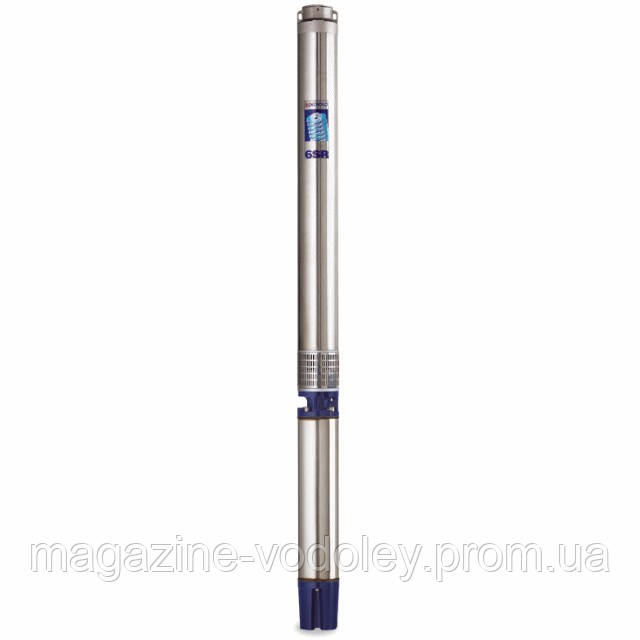

Серія Pedrollo 6SR36 Подача насоса до 60 м3/год, напір насоса до 244 м. Втулки і вал насоса з нерж. сталі, покриті оксидом хрому з підвищеною стійкістю до піску.

Опис Pedrollo 6SR44
Коротка технічна характеристика насосів серії Pedrollo 6SR44

подача насоса до 1000 л/хв. (60 м3/год)

напір насоса до 244 м

температура рідини до +30°C

максимальне проходження

твердих частинок в підвішеному стані 50 г/м3

число запусків макс. до 20/год

Принцип роботи насосів серії Pedrollo 6SR44
Серія 6SR44 включає в себе БАГАТОСТУПІНЧАСТІ ЕЛЕКТРОНАСОСИ ВІДЦЕНТРОВОГО ТИПУ, призначені для постійного функціонування в зануреному стані. Двигун підключається до насоса pedrollo через супорт, параметри якого відповідають нормативам NEMA. Принцип функціонування аналогічний принципу функціонування багатоступеневих відцентрових насосів. Робочі колеса, встановлені на одному і тому ж ведучому валу, обертаються всередині лопаткових дифузорів, які забезпечують рух рідини на виході кожного робочого колеса у напрямку до всмоктуючому патрубку наступного робочого колеса. Після проходження через всі робочі колеса, встановлені послідовно, рідина залишає насос через нагнітальний патрубок. Кожне колесо з відповідним лопатковий дифузором створюють щабель нагнітання, яка, згідно з принципом функціонування відцентрових насосів, забезпечує рідини для перепад тиску, який підсумовується з перепадами, створеними іншими послідовними ступенями.
Область застосування та установлення насосів серії Pedrollo 6SR44
Насоси даної серії рекомендуються для перекачування чистої води або рідких тіл, що містять не більше 50 г/м3 піску. Завдяки високому ккд і їх надійності, ці насоси застосовуються в побуті, в промисловості і в сільському господарстві, для подачі води з глибоких колодязів, для зрошення, у системах протипожежної безпеки і т. д. Експлуатація насосів pedrollo серії 6SR44 можлива всередині колодязів діаметром не менше 6» (152 мм). Електронасос опускається в колодязь за допомогою нагнітального трубопроводу до глибини, на якій відбувається його повне занурення, навіть в процесі функціонування, при якому спостерігається зниження рівня рідини в колодязі, тим не менш, не менше 1 метра до дна колодязя. Рекомендується в якості запобіжного заходу використовувати трос із нержавіючої сталі або нейлону, закріпленого через отвори, спеціально передбачені в нагнітальному корпусі.
Конструктивні характеристики свердловинних насосів 6SR44

НАГНІТАЛЬНИЙ КОРПУС: нержавіюча сталь AISI 304, нагнітальний патрубок з газовою різьбою 3» UNI ISO 228-1.

ЗВОРОТНИЙ КЛАПАН: нержавіюча сталь AISI 304.

Робоче колесо: технополімер, посилений скловолокном, з покриттям із спеціальної гуми

НЕСУЧА КОРОБКА ДИФУЗОРІВ: нержавіюча сталь AISI 304.

ДИФУЗОРИ: технополімер, посилений скловолокном.

КОЖУХ НАСОСА: нержавіюча сталь AISI 304.

ВАЛ НАСОСА: нержавіюча сталь AISI 304.

ПОДШИПНИКИ НАСОСА: неподвижная часть из специального технополимера, а вращающиеся втулки и вал из нержавеющей стали AISI 316 с покрытием окисью хрома с повышенной стойкостью к песку.

ОПОРА: никелированный чугун, изготовлено по стандартам NEMA.

МУФТА ПРИВОДА: нержавеющая сталь AISI 420.

КРЕПЕЖНЫЕ ДЕТАЛИ, ФИЛЬТР И ЗАЩИТА КАБЕЛЯ: нержавеющая сталь AISI 304.

ДВИГАТЕЛЬ:

электрический погружной на 4 дюйма Pedrollo (до 3 кВт)

электрический погружной на 6 дюймов Pedrollo (от 4 до 30 кВт)

6SR: трехфазный 380-415 В — 50 Гц.

СТЕПЕНЬ ЗАЩИТЫ: IP 68.

В КОМПЛЕКТ ЕЛЕКТРОНАСОСА ВХОДЯТЬ:
6SR (трифазний)

Для 6-дюймового варіанта довжина кабелю електроживлення 4 метри

Для 4-дюймового варіанта (двигун до 3 кВт) довжина 1.5 метра.

ВИКОНАННЯ насосів серії Pedrollo 6SR44 НА ЗАМОВЛЕННЯ

двигун електричний занурювальний на 4 дюйма Pedrollo (до 7.5 кВт)

двигун електричний занурювальний на 4 дюйма Franklin Electric® (до 7.5 кВт)

двигун електричний занурювальний на 4 дюйма Franklin Electric®

насоси з двома муфтами захисту кабелю для з'єднання із зануреними електродвигунами подвійного напруги */^ (зірка/трикутник)

электронасосы с двигателем двойного напряжения: 230/400 В или 400/690 В */^ (звезда/треугольник) (от 7.5 кВт до 37 кВт)

другое напряжение питания или частота 60 Гц
