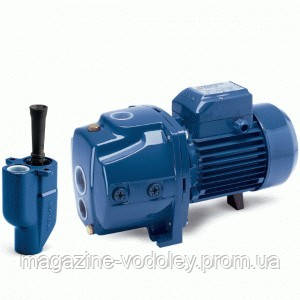

Самоусмоктуючий насос з виносним ежектором JDWm 1AX/30-4»

КОРОТКА ТЕХНІЧНА ХАРАКТЕРИСТИКА НАСОСА СЕРІЇ PEDROLLO JDW:
При всмоктуванні з глибини 20м — подача до 1.2 куб/год, напір 43м, потужність 750Вт 220В, вага насоса 16,5 кг
Манометрична висота всмоктування насоса до 45 м
Температура рідини до +40°C
Максимальна температура навколишнього середовища +40°C
ПРИНЦИП РОБОТИ НАСОСА СЕРІЇ PEDROLLO JDW:
Серія самоусмоктувальних насосів JDW включає в себе САМОВСМОКТУЮЧІ ЕЛЕКТРОНАСОСИ ВІДЦЕНТРОВОГО ТИПУ СЕРІЇ PEDROLLO JDW, застосовувані для відкачування води з глибоких колодязів.
Ефект самовсмоктування досягається завдяки використанню «трубки Вентурі», поміщеної усередині вузла ежектора, який встановлюється на насосі або, частіше опускається в колодязь і з'єднується з корпусом насоса двома трубами. Тільки частина загальної подачі рідини, виробленої робочим колесом закритого відцентрового типу, направляється в нагнітальний патрубок; вода, що залишилася (звана пусковий) рециркулює допомогою системи Вентурі, яка, будучи з'єднана з камерою всмоктування, створює в ній розрідження, необхідне для всмоктування води з місця занурення блоку ежектора. Вода, відкачувана з отвору блоку ежектора, змішується в дифузорі Вентурі з реціркуліровать водою з насоса, внаслідок чого її тиск збільшується за рахунок реціркуліровать води, і направляється у насос через вихідний трубопровід. У випадку, якщо блок ежектора встановлений безпосередньо на корпусі насоса, насоси серії JDW працюють аналогічно насосів серії JSW.
ОБЛАСТЬ ЗАСТОСУВАННЯ І УСТАНОВКА НАСОСА СЕРІЇ PEDROLLO JDW:
Насоси даної серії рекомендуються для перекачування чистої води і хімічно неагресивних рідин.
Насоси серії JDW, у разі їх наземної установки з зануреним блоком ежектора, забезпечують надійне функціонування навіть у тому випадку, коли рівень води в колодязі знаходиться на 45 метрів нижче рівня установки самого насоса.
Завдяки їх надійності, простоті в експлуатації і економічності, ці насоси можуть з успіхом застосовуватися в побуті, зокрема, для автоматичної подачі води з невеликих і середніх наповнювальних резервуарів, для зрошення садів і т. д., тобто у всіх випадках, коли глибина всмоктування перевищує нормальні межі (9 метрів).
Установка обратного клапана на отверстии блока эжектора обязательна. Рекомендуется устанавливать клапан на нагнетательном патрубке насоса для обеспечения адекватного уравновешивания давления в процессе работы. Перед пуском насоса наполните водой трубопровод, соединяющий корпус насоса с блоком эжектора. При откачивании воды с глубины, не превышающей 9 метров, блок эжектора (только 4» эжектор) может быть установлен непосредственно внутри корпуса насоса. В этом случае перед первым запуском наполните насос водой, заполнение всасывающего трубопровода не требуется.
Встановлення насоса повинно здійснюватися в закритих приміщеннях або ж у місцях, захищених від атмосферного впливу.
КОНСТРУКТИВНІ ХАРАКТЕРИСТИКИ НАСОСА СЕРІЇ PEDROLLO JDW:
КОРПУС НАСОСА: з чавуну, забезпечений усмоктувальним і нагнітальним патрубками з трубної різьбленням gas UNI ISO 228-1.
ВУЗОЛ ЕЖЕКТОРА: з чавуну.
РОБОЧЕ КОЛЕСО НАСОСА: радіальні, відцентрового типу (за замовленням з технополімера).
ВЕДУЧИЙ ВАЛ НАСОСА: з нержавіючої сталі AISI 316 (AISI 416 до 0.75 кВт).
МЕХАНІЧНЕ УЩІЛЬНЕННЯ НАСОСА: з кераміки і графіту.
ЭЛЕКТРОДВИГАТЕЛЬ НАСОСА: привод насосов осуществляется от асинхронного электродвигателя PEDROLLO закрытого типа, с наружной вентиляцией, пригодный для непрерывной работы. Изоляция класс F (В до 0.75 кВт. )
В однофазных двигателях насоса: предусмотрено встроенное термозащитное устройство (аварийный выключатель).
Трехфазные двигатели насоса должны быть снабжены соответствующим внешним аварийным выключателем, подключение которого выполняется согласно действую щим нормативам.
СТЕПЕНЬ ЗАЩИТЫ НАСОСА: IP 44.
ИСПОЛНЕНИЕ И ПРАВИЛА БЕЗОПАСНОСТИ НАСОСА: в соответствии со стандартами EN60 335-1 (IEC 335-1, CEI 61-150) EN 60034-1 (IEC34-1, CEI 2-3). Насосы JDW оснащаются погружными эжекторами. Эжекторы бывают трех типов: 4», 3», 2»:
